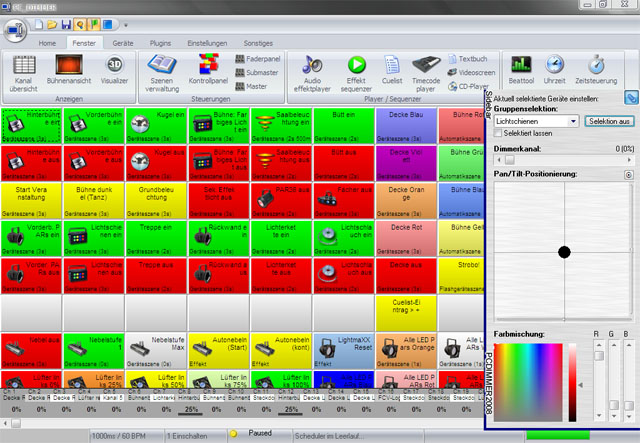

Die Oberfläche des PC_DIMMERs versucht eine Balance zwischen normaler Windows-Anwendung und spezialisiertem Lichtprogramm zu halten, sodass Einsteiger, wie auch Profis gleich damit umgehen können. Viele Bereiche lassen sich mit eigenen Bilder, Bezeichnungen, etc. versehen, um im Live-Betrieb schnell die benötigten Szenen ausführen zu können.
DMX-Geräte können zu Gruppen zusammengefasst werden und mehrere (auch unterschiedliche) Geräte zeitgleich über Gruppenfunktionen z.B. in der Farbe geändert werden.

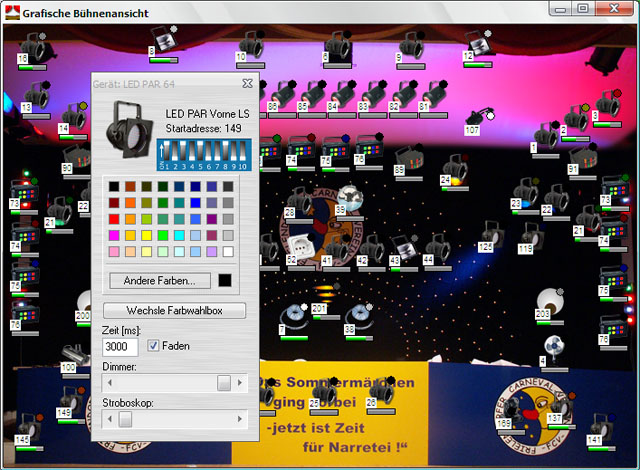

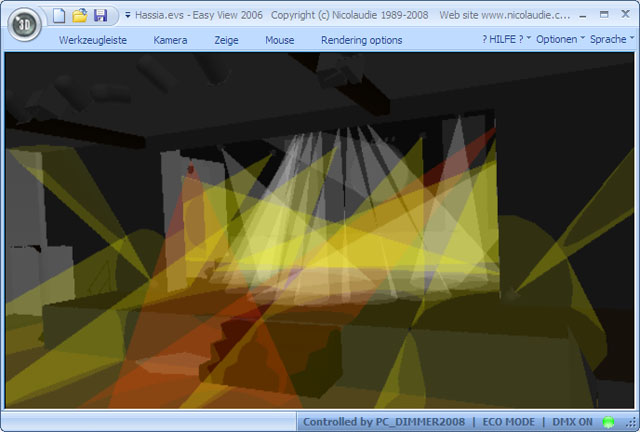

2D-, wie auch 3D-Übersichten erleichtern die Show-Programmierung ohne in der Nähe der Bühne sein zu müssen. Dabei kann für jedes Gerät eine eigene Benutzeroberfläche geladen werden, die eine gezielte Einstellung der Gerätefunktionen erlaubt.

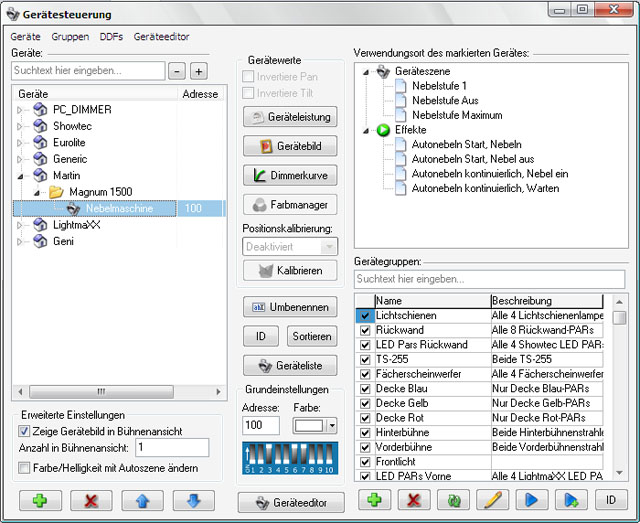

In der Gerätesteuerung erhält man einen umfangreichen Überblick über die Verwendungsorte von Geräten und weiteren Einstellungen.

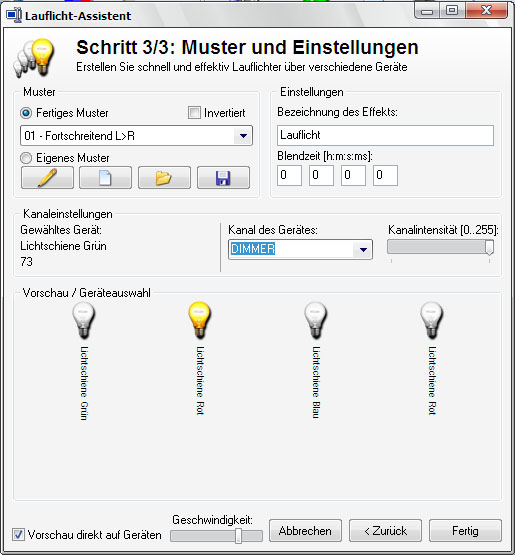

Über einen Assistenten können Lauflichter und andere Effekte einfach und in wenigen Schritten erstellt werden:

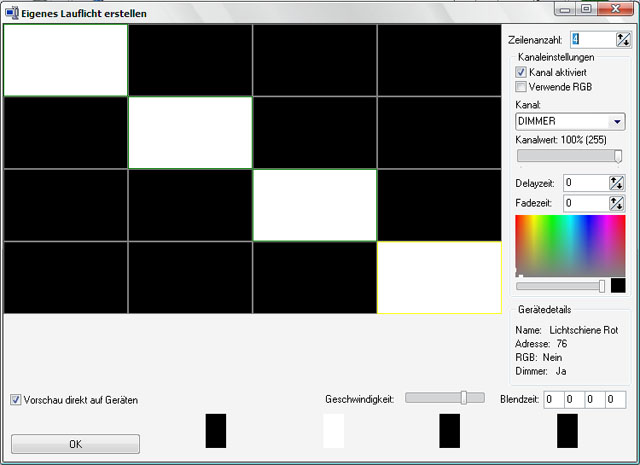

Auch eigene Muster lassen sich mit einer Live-Vorschau auf den entsprechenden Geräten erstellen:

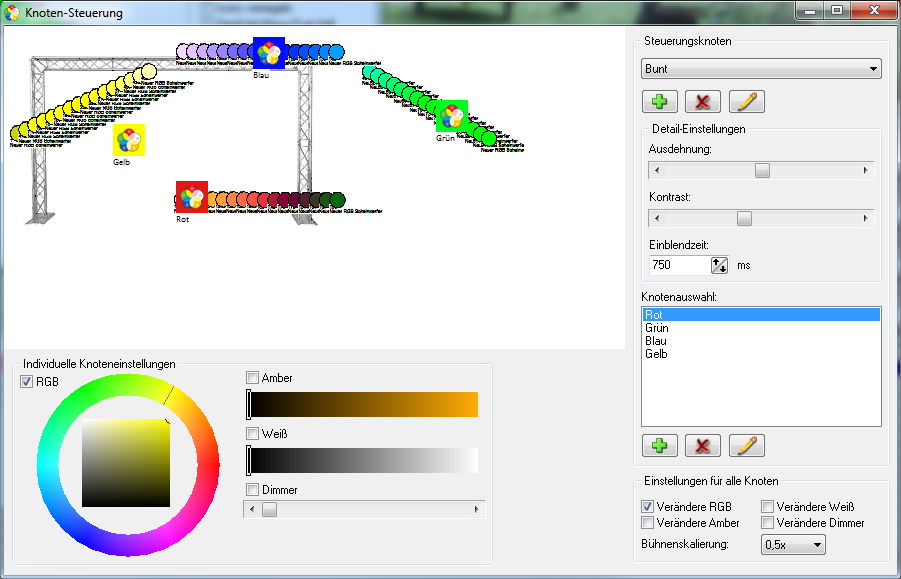

Man kann auch eine große Anzahl an LED-Scheinwerfern ganz einfach mit wenigen Mausklicks einfärben und das Ergebnis in einer Szene oder einen Effekt abspeichern. Man legt sogenannte „Knoten“ an, die bestimmte Eigenschaften besitzen. Die Entfernung der Geräte auf der Bühnenansicht zum jeweiligen Knoten steuern dann letztendlich die Farbmischung der einzelnen Geräte:
Übersicht über die Funktionen des PC_DIMMER
| Bereich | Bezeichnung | Beschreibung |
| Steuerung/Bedienung | ||
| DMX-In | Externe DMX-Pulte können über ein DMX-In fähiges DMX512-Interface zur Steuerung verwendet werden. Einstellungsmöglichkeiten sind im Hauptmenü -> Einstellungen -> Data-In-Einstellungen zu finden. | |
| MIDI-In | Jegliche MIDI-Geräte (MIDI-Pult, -Keyboard, -Triggerhardware, -Drums, etc.) können als Steuerung verwendet werden. Einstellungen befinden sich im Hauptmenü -> Einstellungen -> MIDI-Einstellungen | |
| Tastatur | Es können beliebige Shortcuts verwendet werden, welche Global oder nur dann angewendet werden, wenn die Software im Vordergrund ist. Einstellungen sind im Hauptmenü -> Einstellungen -> Tastatursteuerung | |
| Fernsteuerung | Über Netzwerk können viele Steuerungsaufgaben übernommen werden. So erlaubt das Kommandozeilenprogramm PC_DIMMER_CMD das Starten/Stoppen von Szenen/Effekten und Setzen von Kanalwerten über Netzwerk. Somit können alle Programme von Drittanbietern, welche ein externes Programm starten können, den PC_DIMMER steuern (Girder, Power-ISDN-Monitor, etc.). | |
| Joystick | Für Moving-Heads und Scanner bietet sich für die Einrichtung der Positionen eine Steuerung über Joystick an. Dies ist natürlich auch im PC_DIMMER möglich. | |
| Netzwerk | Über ArtNET können sämtliche ArtNET-fähigen Programme und Geräte an den PC_DIMMER angeschlossen werden. Die Verbindung ist bidirektional, sodass der PC_DIMMER zum Einen gesteuert werden kann, zum Anderen ArtNET-Geräte selbst steuern kann. | |
| Timer | Zeitgesteuerte Abläufe sind täglich, wöchentlich, monatlich oder zu bestimmten Terminen möglich. Architekturbeleuchtungen sind somit kein Problem. | |
| HTTP/Internet | Der PC_DIMMER bietet eine Weboberfläche, über die sämtliche Funktionen (Szenen, Kanäle, Effekte, Programmabläufe) über einen Webbrowser gesteuert werden können. | |
| Szenentypen | ||
| Einfache Szene | Eine einfache Szene speichert DMX-Werte ohne Rücksicht auf etwaige Gerätesetups. Hier können wie bei einem Pult alle Kanäle zwischen 1 und 512 (bzw. auch höheren Universes) abgespeichert und abgerufen werden. | |
| Geräteszene | Pro Gerät werden die einzelnen Kanalwerte abgespeichert. Es wird für jedes Gerät beim Bearbeiten der Szene die Geräteoberfläche für eine einfachere Bearbeitung angeboten. Jeder Kanalwert kann mit einer eigenen Fadezeit, Delayzeit und einer Zufallsfunktion belegt werden. | |
| Audioszene | Audioszenen ermöglichen das Abspielen von Audiodateien. Bei Verwendung einer Mehrkanal-Tonanlage kann die Ausgabe des Klangs im Raum grafisch positioniert werden. Es werden bis zu 8 Lautsprecher (7.1) unterstützt. Neben normalen Wave- und MP3-Dateien können auch Mehrkanal-AC3-Dateien geladen werden. | |
| Bewegungsszene | Bewegungsszenen speichern Bewegungsfiguren für Scanner und MovingHeads ab. Es handelt sich dabei um eine Anzahl Einzelpositionen, welche nacheinander abgefahren werden. Ein grafischer Figureneditor erleichtert die Programmierung. | |
| Preset | Presets können für das Einstellen von Gerätewerten verwendet werden (z.B. Dimmerkanal auf 100%). Presets können auf sämtliche Geräte angewendet werden. | |
| Autoszene | Autoszenen stellen für RGB-Scheinwerfer und Geräte mit Farbrad oder Farbmischung die Farbe automatisch ein, sofern das Gerät für diese Funktion freigeschaltet ist. | |
| Effekt | Ein Effekt führt zeitlich aufeinanderfolgende Einzelszenen aus. Es können sehr schnell Lauflichter und andere Effekte für die Bühne erstellt werden. | |
| MediaCenterSzene | Über die MediaCenterSzene kann ein per Netzwerk angeschlossenes MediaCenter-Programm gesteuert werden. Neben Videos können Audiodateien und Bilder, sowie Livebilder auf dem Server angezeigt werden. Über einen Timecode kann das Licht auf dem PC_DIMMER-Computer synchron abgespielt werden. | |
| Presetszene | Ähnlich wie Presets kann man hier Geräteeigenschaften hinterlegen. Diese werden dann jedoch auf fest eingespeicherte Geräte oder Gruppen angewendet. | |
| Pluginszene | Mit Plugins können eigene Szenen dem Projekt hinzugefügt werden, sodass man diese mit den PC_DIMMER-Tools verwenden kann (z.B. Kontrollpanel) | |
| Spezialfunktionen | ||
| Scannerkalibrierung | Scanner und MovingHeads können auf einen bestimmten Bereich kalibriert werden. Verändert sich die Aufhängung des Geräts, werden durch erneute Kalibrierungsämtliche Positionen innerhalb von Szenen wieder korrekt angefahren. | |
| Gruppierung | Alle Geräte können unabhängig vom Typ in Gruppen zusammengefasst werden. Ändert man den Dimmerkanal der Gruppe, werden entsprechend alle Dimmerkanäle der einzelnen Geräte verändert, sofern vorhanden. Unterschiedliche DMX-Adresszuweisungen bei unterschiedlichen Geräten kompensiert der PC_DIMMER. | |
| Farbautomatik | Geräte mit Farben (RGB-Lampen, Farbrädern, etc.) werden automatisch auf die gewünschte Farbe eingestellt. So können Geräte gruppiert werden und die Gruppe auf „Rot“ gesetzt werden. Alle Geräte stellen sich, sofern möglich, auf „Rot“. Dies erleichtert die Arbeit mit Farbstimmungen erheblich. Man braucht nicht mehr mit DMX-Werten jonglieren.Zusätzlich kann der Wert für einen Amber-Kanal automatisch aus dem RGB-Farbraum herausgerechnet und gesetzt werden. | |
| Anzeigen | ||
| Kanalübersicht | Alle DMX-Kanäle können tabellarisch angezeigt werden. Die gepatchten Geräte werden entsprechend dargestellt. Der Kanalwert eines einzelnen Kanals kann über Fader eingestellt werden. | |
| Grafische Bühnenansicht | In einer grafischen Oberfläche werden die installierten Geräte als Icons dargestellt. Über eine Geräteoberfläche können Spezialfunktionen komfortabel eingerichtet werden. | |
| Geräteliste | Sämtliche Geräte werden in einer Liste zusammen mit wichtigen Eigenschaften aufgelistet. Optional kann die Liste als CSV-Datei exportiert werden. | |
| Programmfunktionen | ||
| Cue-List | Über die Cue-List können Szenen sequentiell abgerufen werden. Ein Beschreibungstext vereinfacht die Zuordnung. | |

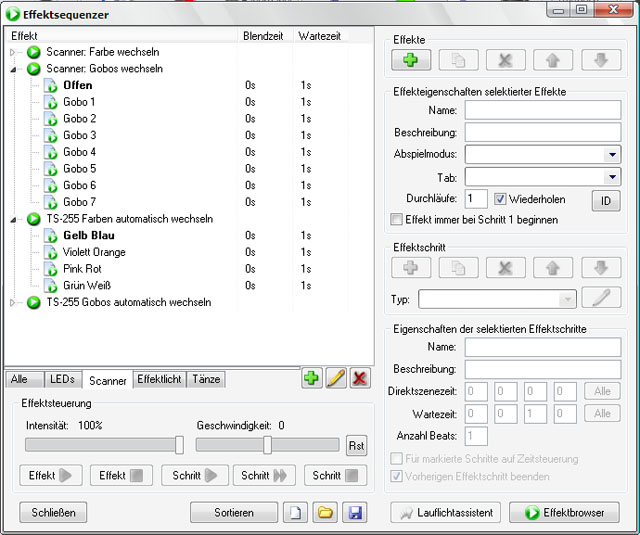

| Effektsequenzer | Der Sequenzer erlaubt das Erstellen einer zeitlichen Abfolge verschiedener Szenen. | |
| Lauflichtassistent | Der Assistent erzeugt einfach und schnell Lauflichter über einzelne Gerätekanäle oder über RGB-Lampen und speichtert diese als Effekt. | |
| Audioeffektplayer | Auf eine Musikdatei kann Millisekundengenau ein Lichtablauf einprogrammiert werden. Audioeffekte erlauben zudem das Anpassen von Musikparametern. Eine Record-Funktion ermöglicht weiterhin das Live-Einprogrammieren von Licht z.B. über die Tastatur oder ein MIDI-Gerät. | |
| Submaster | Ähnlich wie bei einem externen Pult kann man verschiedene Gerätekanäle auf einem Submasterkanal zusammenfassen und entsprechend steuern. Neben Geräteeigenschaften können auch Systemparameter (Lautstärke, etc.) verändert werden. | |
| Party-Modul | Ein integriertes Sound-2-Light-Modul erlaubt das beatgesteuerte einstellen von Scannerspiegeln, Movingheads, LED-Pars und Dimmer. Abgespeichert in einzelne Presets kann man damit bereits schnell eine Party beleuchten | |
| Touchscreen-Modul | Optimiert für einen Touchscreen bietet das „Touchscreen-Modul“ zusammengefassten und fingerfreundlichen Zugriff auf alle Geräte und Gruppen und erlaubt das schnelle und einfache Ändern von Geräteeigenschaften. | |
| Servicefunktionen | ||
| Autosave | Das Programm speichert auf Wunsch nach einer einzustellenden Zeit die Arbeit in einer Autosave-Datei. Bei einem Computerabsturz kann diese Datei wieder geladen werden. | |
| Lock/Autolock | Soll nicht der gesamte Computer gesperrt werden, so kann der PC_DIMMER separat vor Änderungen geschützt werden. Diese Funktion kann auf Wunsch auch automatisch nach einer einzustellenden Zeit aktiviert werden. |
