    20 Jahre Lichttechnik und der Beginn des PC_DIMMERs

    Mit Beginn meines Studiums der Elektrotechnik im Jahr 2003 habe ich mich auch der Veranstaltungstechnik gewidmet. Somit wurden vor 20 Jahren die Grundlagen des PC_DIMMERs gelegt. Dies möchte ich als Anlass nutzen und dieses Jahr ein paar Videos auf Youtube produzieren. Darin möchte ich den Werdegang des PC_DIMMERs, die einzelnen Funktionen und grundsätzlich etwas zur Licht- und Audiotechnik zeigen. Zwar gibt es schon viele Videos zu DMX, aber die Videos zum PC_DIMMER sind noch nicht so tiefgehend, dass alle Highlights der Software ausreichend beleuchtet werden. Meinen Youtube-Kanal findet ihr hier: https://www.youtube.com/pcdimmer

    Hier geht es zum ganzen Artikel: Audioplayer



    Hier geht es zum ganzen Artikel: DMX512-Architekturbeleuchtung KLS365

    Hier geht es zum ganzen Artikel: Ultranet Receiver



    Zwei weitere Videos gibt es hier:



    OpenSource-Lichtsoftware für den PC

    pcdimmer

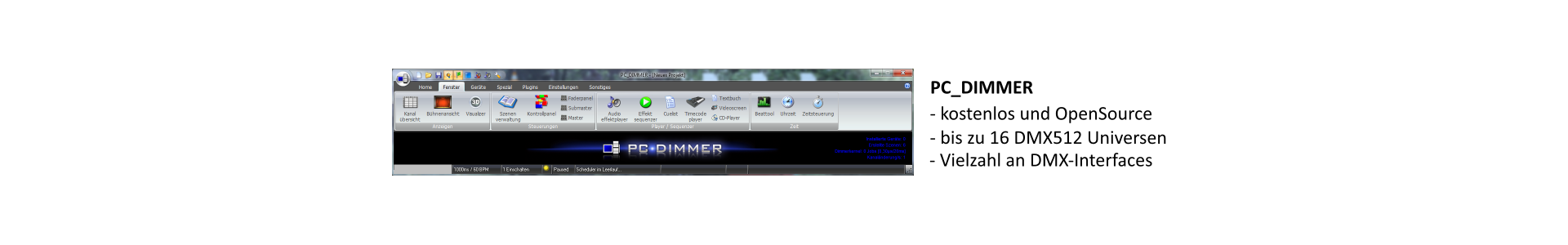

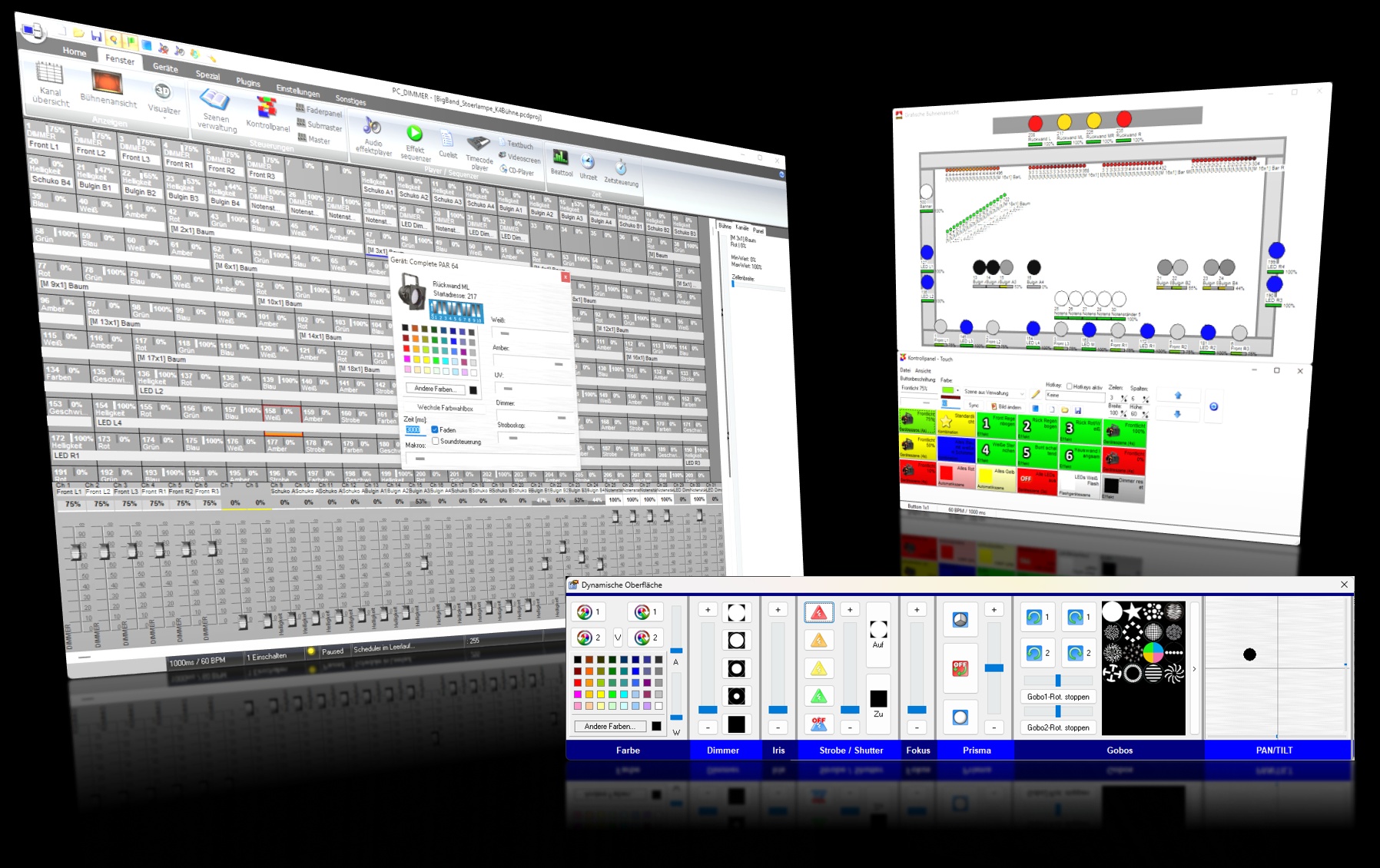

    • PC_DIMMER als PC-Software ist eine Lichtsteuersoftware mit moderner Oberfläche ähnlich DMXControl/FreeStylerDMX
    • PC_DIMMER als Hardware bietet DMX512- und RS232-Dimmerpacks, Steuergeräte und Technik für die Heimautomation
    • Alle Softwares und Firmwares sind OpenSource und somit auch immer als Quelltext verfügbar (Hauptsoftware u.a. auf Github)

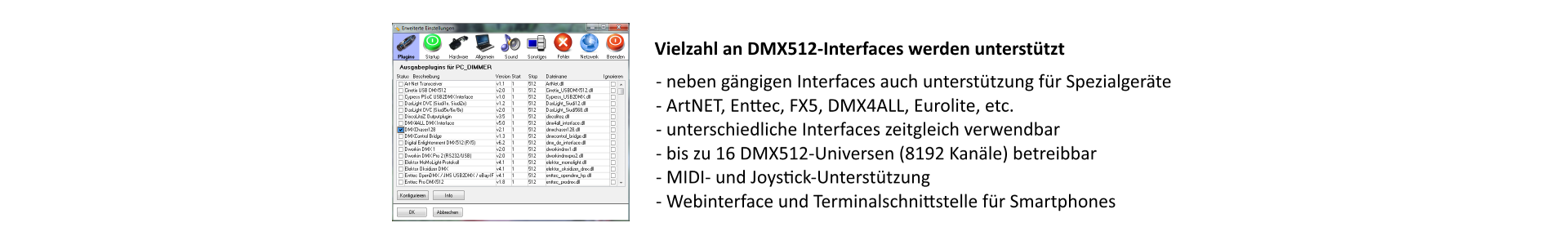

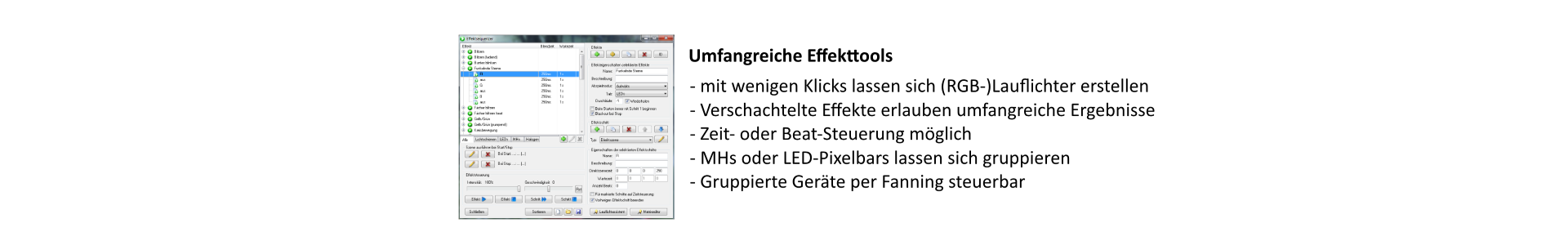

    • Vielfältigste Steuerungsmöglichkeiten (MIDI, DMX512, Netzwerk, etc.), Lauflichteditoren, Bewegungsszeneneditor, etc.

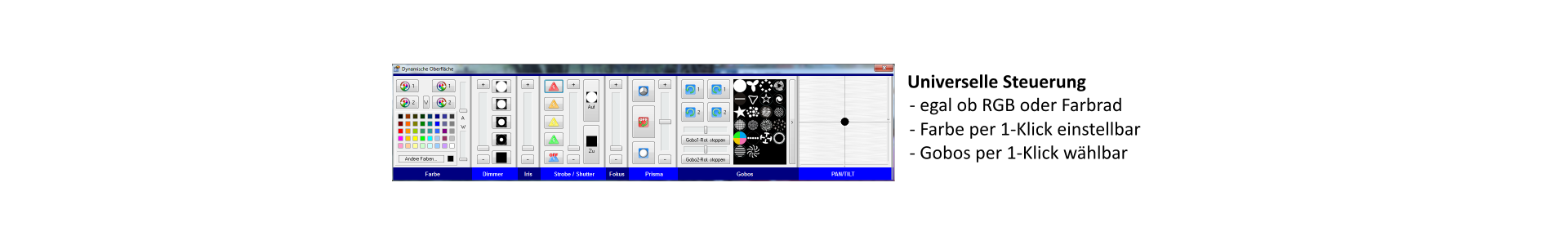

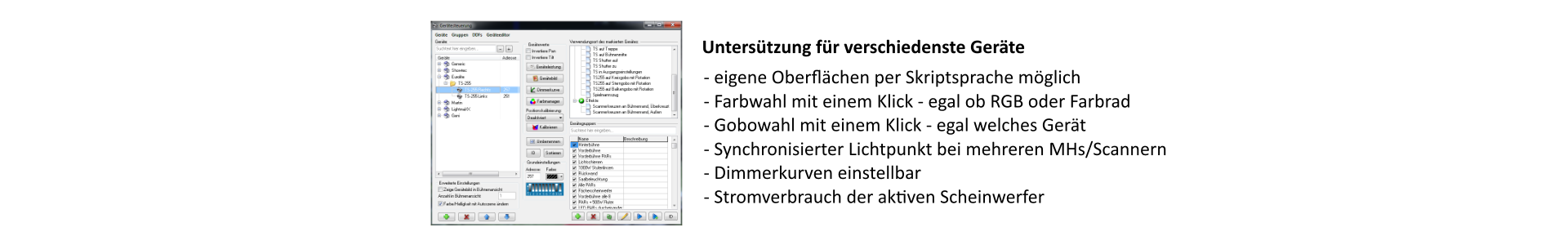

    • Abstrahiertes Gerätekonzept: z.B. gleichzeitiges Setzen des Dimmerkanals oder der Farbe bei unterschiedlichen Geräten

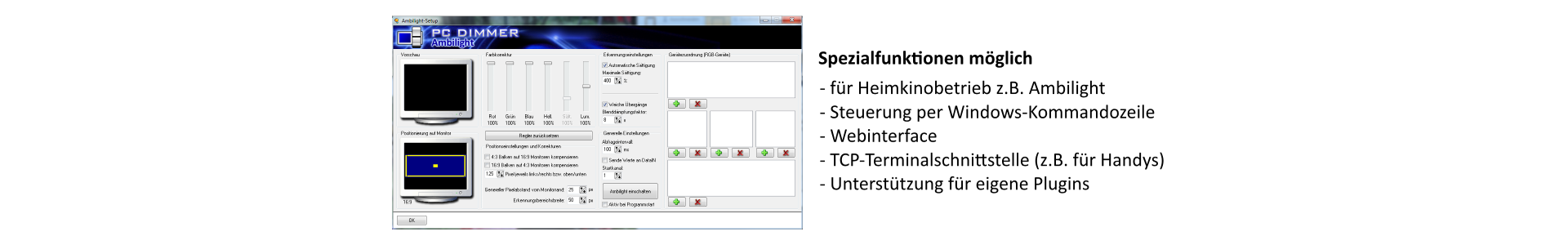

    • Terminalschnittstelle und Webinterface zur Anbindung an eigene Anwendungen



    Neue PC_DIMMER-Version:

    In der am 26.07.2022 veröffentlichten PC_DIMMER-Version gibt es nun Support für das XTouch von Behringer und das Elgato StreamDeck (MK.2). Damit lässt sich die Lichttechnik noch ein Stück leichter bedienen und der Übergang von Software und Hardware wird nahtlos übergehen:

    xtouch 20220504 220814



    Links zum PC_DIMMER:


    PC_DIMMER für Windows:

    PC_DIMMER für Android:

    Weitere Downloads

    Wenn es euch gefällt:

    downloadbutton small

    pcdimmerlogoDownloads

    PayPal
    Warum sollte ich Spenden?


    Erste Schritte mit der Software:


    pcdimmerlogoKurz-Einführung bookPC_DIMMER Handbuch bookTutorials lampeTipps und Tricks





    PC_DIMMER News:

    Wie viele andere nutze auch ich in meinem Haus MQTT um verschiedene Untersysteme über einen Broker miteinander verbinden zu können. Seit der Version 5.6.2 spricht auch der PC_DIMMER nun MQTT und kann sich mit einem MQTT-Broker verbinden. Die notwendigen Topics und Payloads sendet man über Befehlsszenen und kann somit über jeden Programmteil (MIDI, DMX-In, Szenen, Code-Szenen, etc.) MQTT-Nachrichten senden. MQTT empfangen ist derzeit noch nicht implementiert, wäre aber technische auch möglich, falls Bedarf besteht.

    Um auf dem aktuellen Stand zu bleiben wurde die PC_DIMMER-Website auf eine neue Website-Version mit einem neuen Template aktualisiert. Nun sollte die Website auch mit mobilden Endgeräten deutlich besser nutzbar sein.

    Das erste Video ist bereits oben verlinkt. Hier könnt ihr demänchst dann auch weitere Videos sehen:

    https://www.youtube.com/pcdimmer

    Im August 2018 habe ich die letzte neue PC_DIMMER-Version hochgeladen. Seitdem ist leider in der Entwicklung nicht viel geschehen, allerdings habe ich nun den Compiler wieder entstaubt und nun eine neue Version veröffentlicht: Download Version PC_DIMMER v5.6.0 Unter anderem gibt es nun eine Unterstützung für die Behringer X-Touch-Controller und den Elgato StreamDeck Controller, sodass man damit nun sehr dynamisch seine Geräte steuern kann, ohne großartig Dinge einrichten zu müssen. Ich werde hier dann auch zu gegebener Zeit mal ein Video dazu hochladen.

    Für den ATtiny2313 habe ich eine neue Firmware entwickelt, die vier PWM-Ausgänge mit ca. 16 kHz für RGBW-LEDs bereitstellt. Hier geht es zum Artikel Dabei verfügt die Firmware wie das RS232-Dimmerpack über einen eigenen Dimmerkernel und kann über das gleiche 6-Byte-RS232-Protokoll angesteuert werden. Bei längeren Leitungen kann man dennoch einen SN75176-Transceiver verwenden, um auf Basis von RS485 die Daten sicher durchs Gebäude zu bekommen.



    In Verbindung mit der RaspberryPi-Steuerung kann man somit neben den Halogenlampen nun auch sehr komfortabel bis zu 128 LED-Kanäle dimmen (maximal sind 32 RGBW-Platinen an einem RS232/RS485-Anschluss möglich).



    Die Firmware verfügt dabei über 5 verschiedene Dimmerkurven und fügt sich somit hervorragend in das bisherige Hardware-/Software-Ökosystem ein.

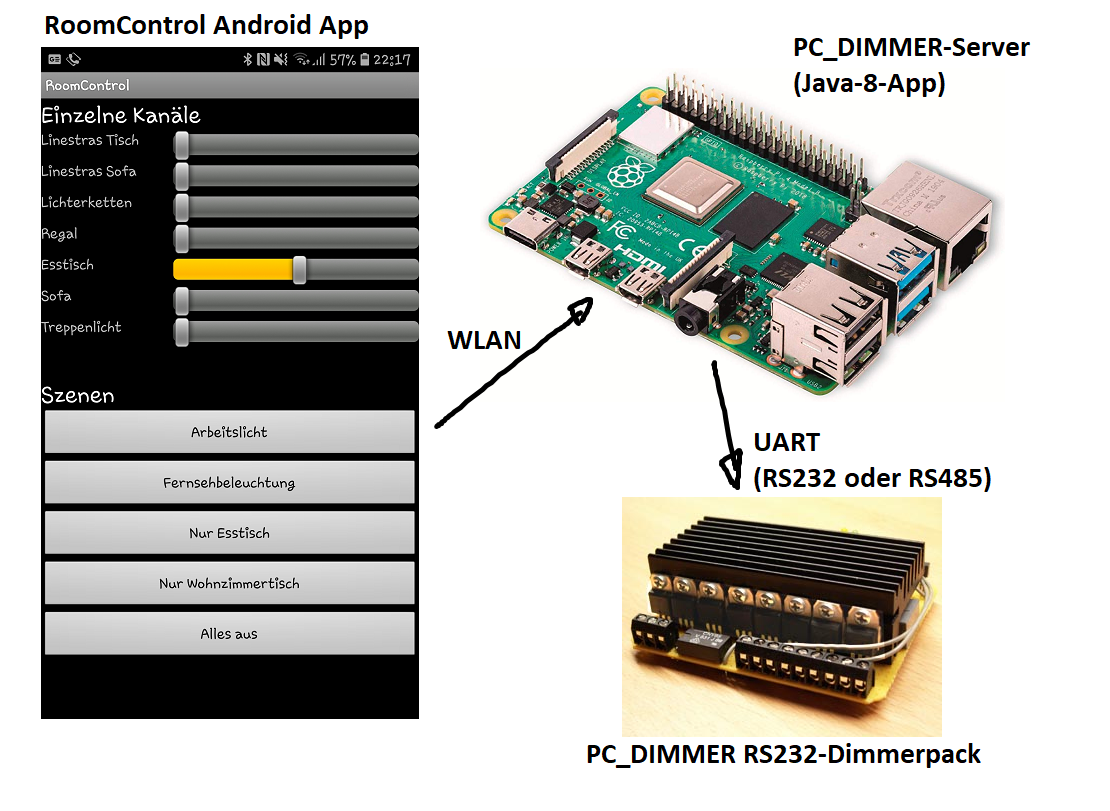

    Wie man sein Raumlicht mittels Handy-App und einem RaspberryPi in Zusammenspiel mit dem PC_DIMMER RS232-Dimmerpack steuern kann, zeige ich in einem neuen Artikel: Handy-App + RaspberryPi

    RPi RS232 Dimmerpack
